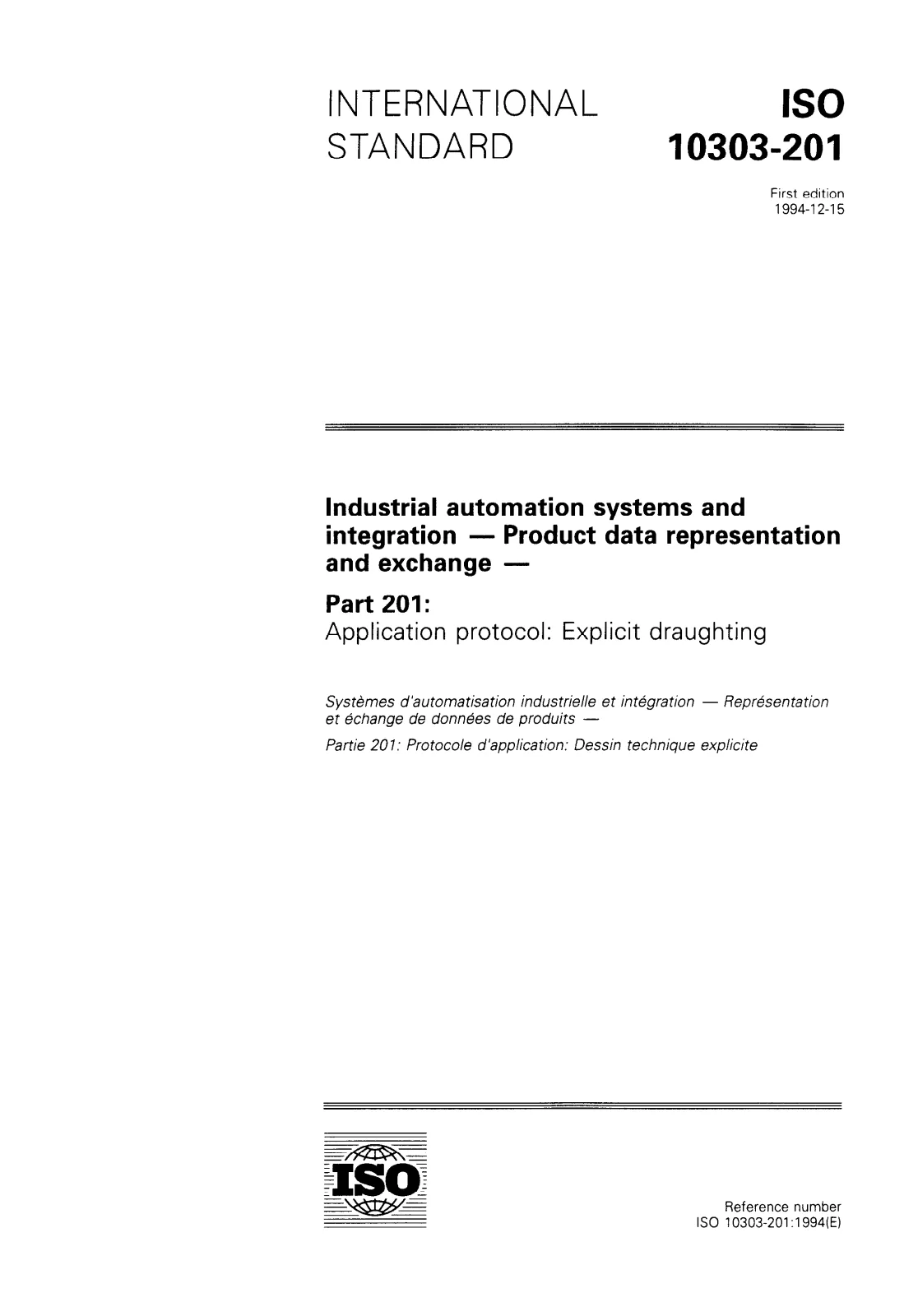

ISO 10303-201:1994 PDF

La présente partie de l'ISO 10303 spécifie l'utilisation des ressources intégrées nécessaires au domaine d'application et aux prescriptions d'information relatives au dessin technique explicite. NOTE : Le modèle d'application d'activité décrit à l'annexe F fournit une représentation graphique des procédés et des flux d'information qui constituent la base de définition du domaine d'application de la présente partie de l'ISO 10303. La présente partie de l'ISO 10303 s'applique à l'échange entre organismes des informations sur les dessins et des données de définition de produits, qui peuvent être interprétées par système informatique. Les éléments suivants font partie du domaine d'application de la présente partie de l'ISO 10303 : la représentation des dessins susceptibles d'être échangés, notamment dans le cadre des applications d'ingénierie mécanique, architecturale et de construction ; la représentation de la taille réelle d'un produit symbolisé par un dessin pour permettre l'utilisation d'applications nécessitant une véritable équivalence géométrique ; EXEMPLE 2 : La représentation de la forme d'un produit est nécessaire pour supporter non seulement l'équivalence visuelle des dessins échangés mais également lorsque le système de réception requiert une véritable équivalence géométrique. Ces utilisations comprennent 1786les calculs des distances ou des surfaces ainsi que la génération de trajectoires d'outils de commande numérique. la représentation d'un dessin qui symbolise une phase du processus de conception ; la représentation des révisions individuelles de dessins ; la représentation du modèle bi-dimensionnel de forme de dessin technique symbolisant la forme du produit et les transformations utilisées pour générer les vues de dessins ; la visualisation des données de définition de produits non formées symbolisées par une annotation bi-dimensionnelle sur un dessin
